直流毫伏信號輸入隔離器

概述 . 主要技術規格

• 接受來自于現場電壓源的低電平直流毫伏信號，經過隔離并傳送給接收儀表。
• 用于連接現場各種直流毫伏信號，或帶外部冷端補償?shù)臒犭娕家约捌渌�接收儀表。
• 該毫伏信號隔離器采用獨立的直流電源供電，供電電源 - 輸入-輸出之間隔離。

●  供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗(24VDC供電時)：＜20mA（1入1出）；＜30mA（1入2出）

●  輸入

輸入信號：直流毫伏信號范圍  -5～+ 60mV

最小量程：3mV

輸入阻抗：>20MΩ

●  輸出

輸出信號：直流毫伏信號范圍  -5～+ 60mV

輸出阻抗： <10Ω

輸出紋波： <5mV p-p

●  綜合通用參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：<10ms

隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質：PC（聚碳酸酯）材料

外形尺寸：16×116×110(mm)

工作環境溫度：-20～＋60℃

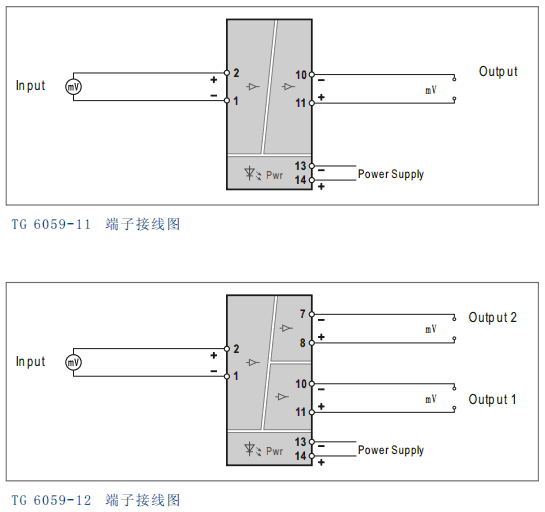

端子接線圖

●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
